数据中心母线布置方式（数据中心母线配电解决方案）

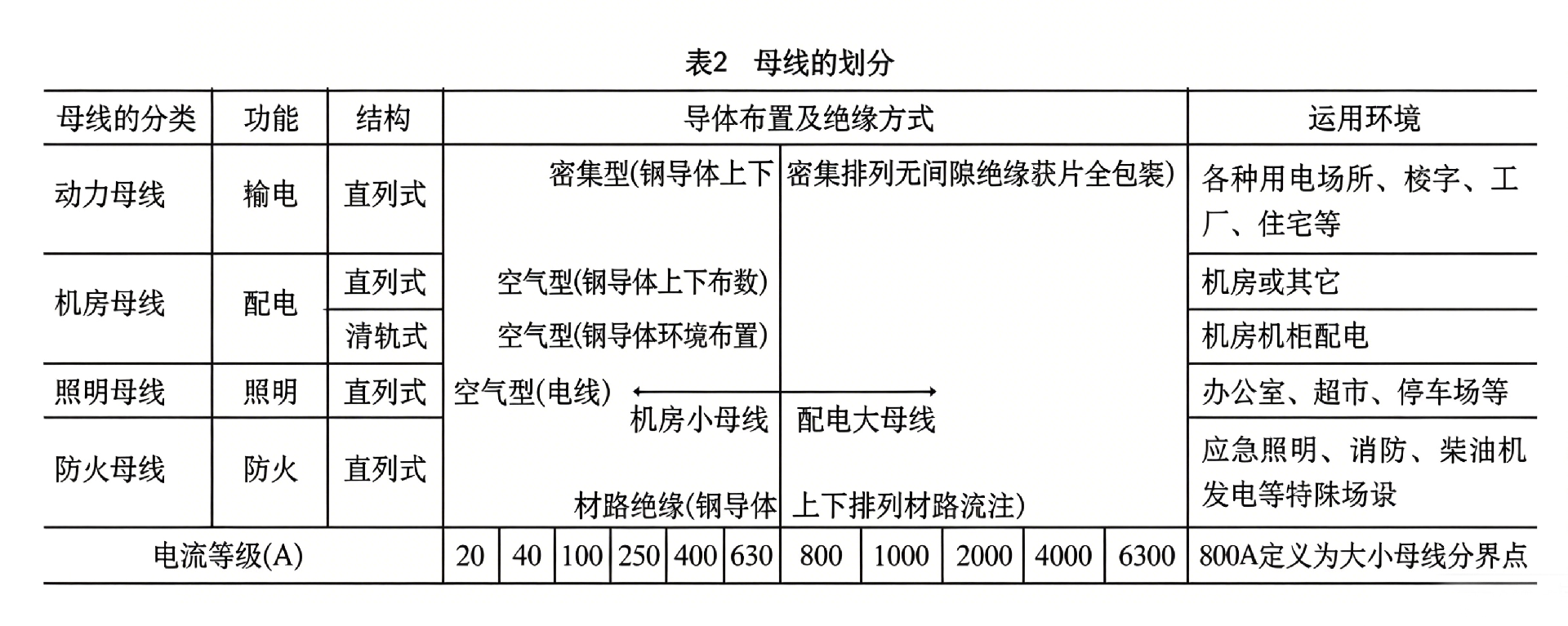

(1)母线的划分(见表2)

根据母线的容量、运用环境及主要功能,将母线区分为:动力母线(俗称大母线)和机房母线(俗称小母线)以及其它母线(如照明、防火母线等)。

一般定义800A电流等级为机房母线和动力母线分界点。
　　
(2)机房母线系统
　　①机房母线设计要求
　　低温升、智能化、易维护、多插孔、交直流通用。
　　②机房母线分类
　　•滑轨式母线;
　　•直列式母线
　　

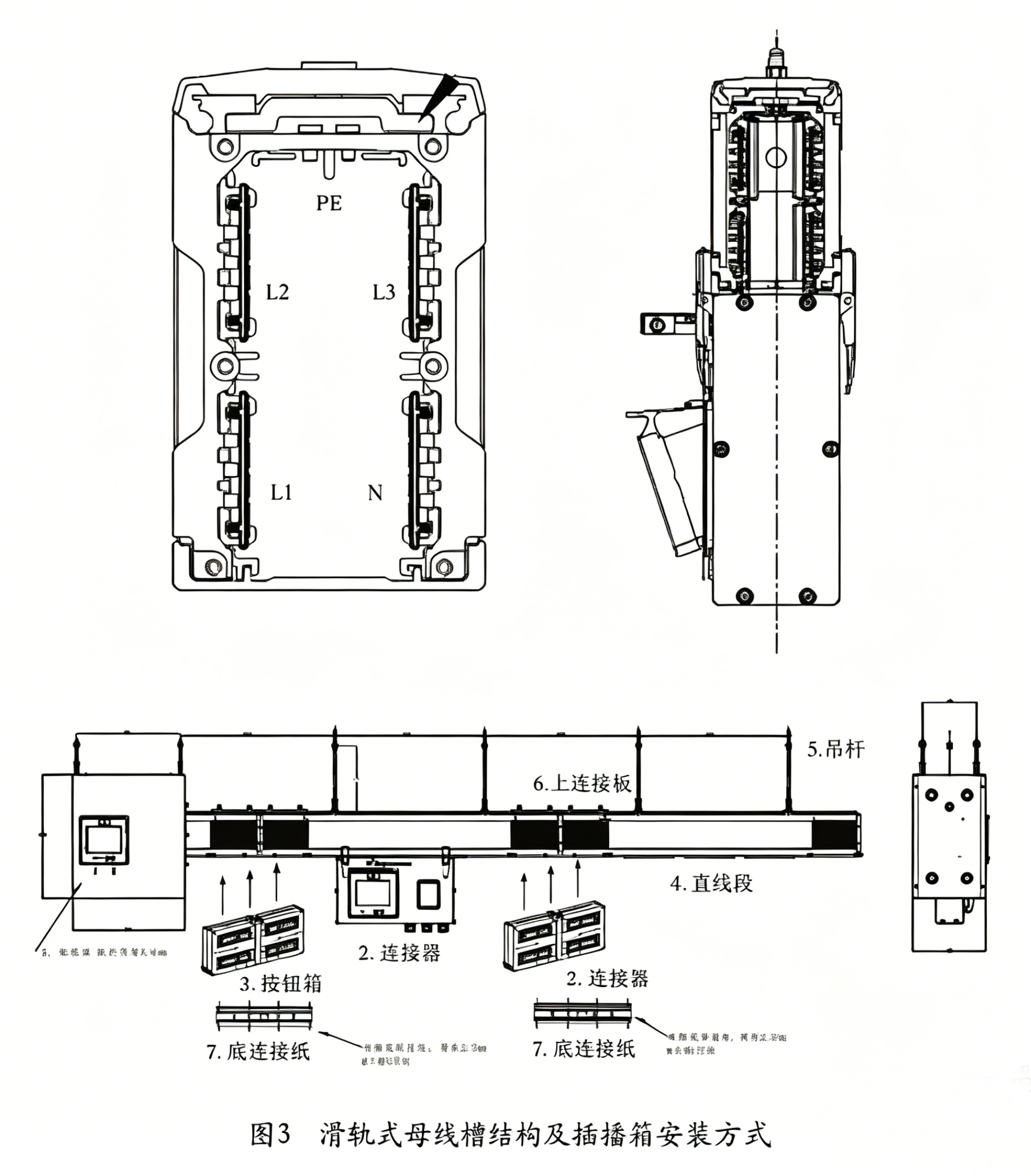

(3)滑轨式母线结构及插接箱安装方式滑轨式母线的铜排导体采用环绕式布置,中间形成一个连续的空间通道,底部连续开槽具有密集布置插孔或全程全点位接入分支回路的特点,如图3所示。

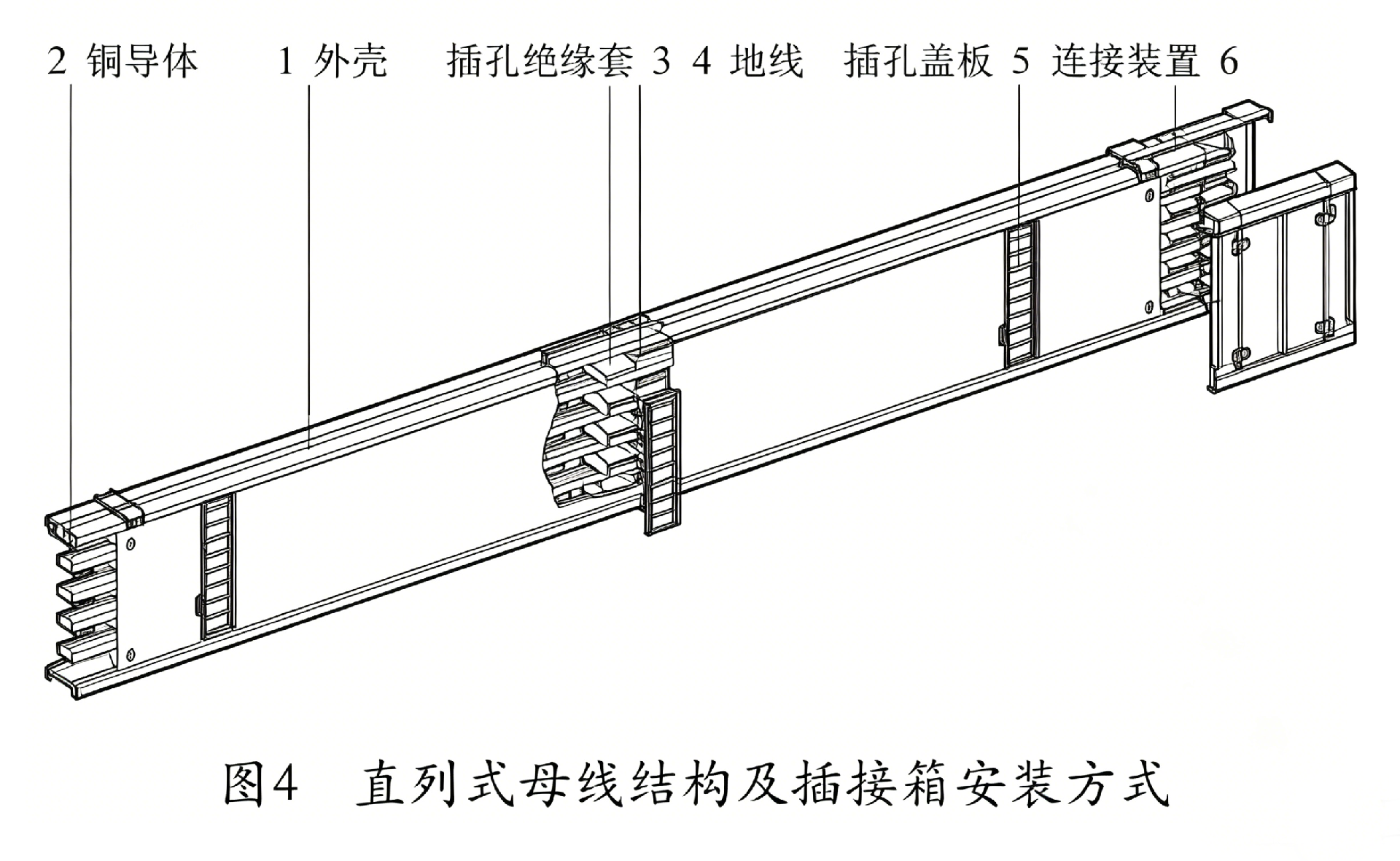

　　(4)直列式母线结构及插接箱安装方式(图4)直列式母线的铜排导体采用并列上下平行布置,母线左右两侧可间隔或密集布置插孔接入分支回路的特点。

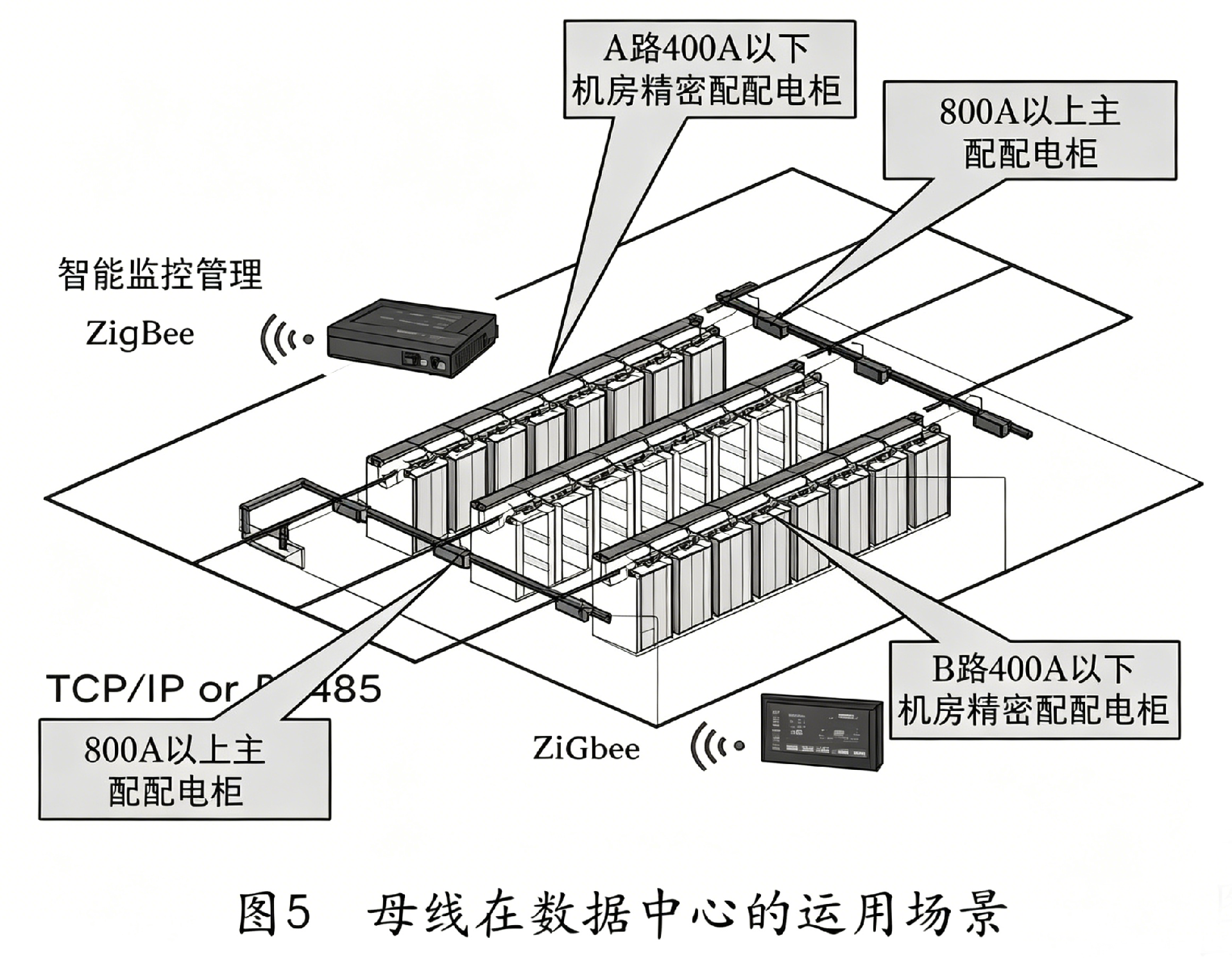

(5)母线在数据中心的运用场景(图5)
　　①总变配电系统:动力大母线;
　　②低压配电柜输电到机房配电柜;
　　③UPS配电柜配电到机柜母线始端箱或列头柜(替代电缆);
　　④终端配电系统:机房小母线;
　　⑤配电到机柜和其他关键负载在内的终端配电方案。
　　(*列头柜方案经电缆输配电到机柜和其他关键负载本文不详述)

　　①在主机房内为每列机架配置1个列头柜,为该列每个机架内的2条PDU设备供电;

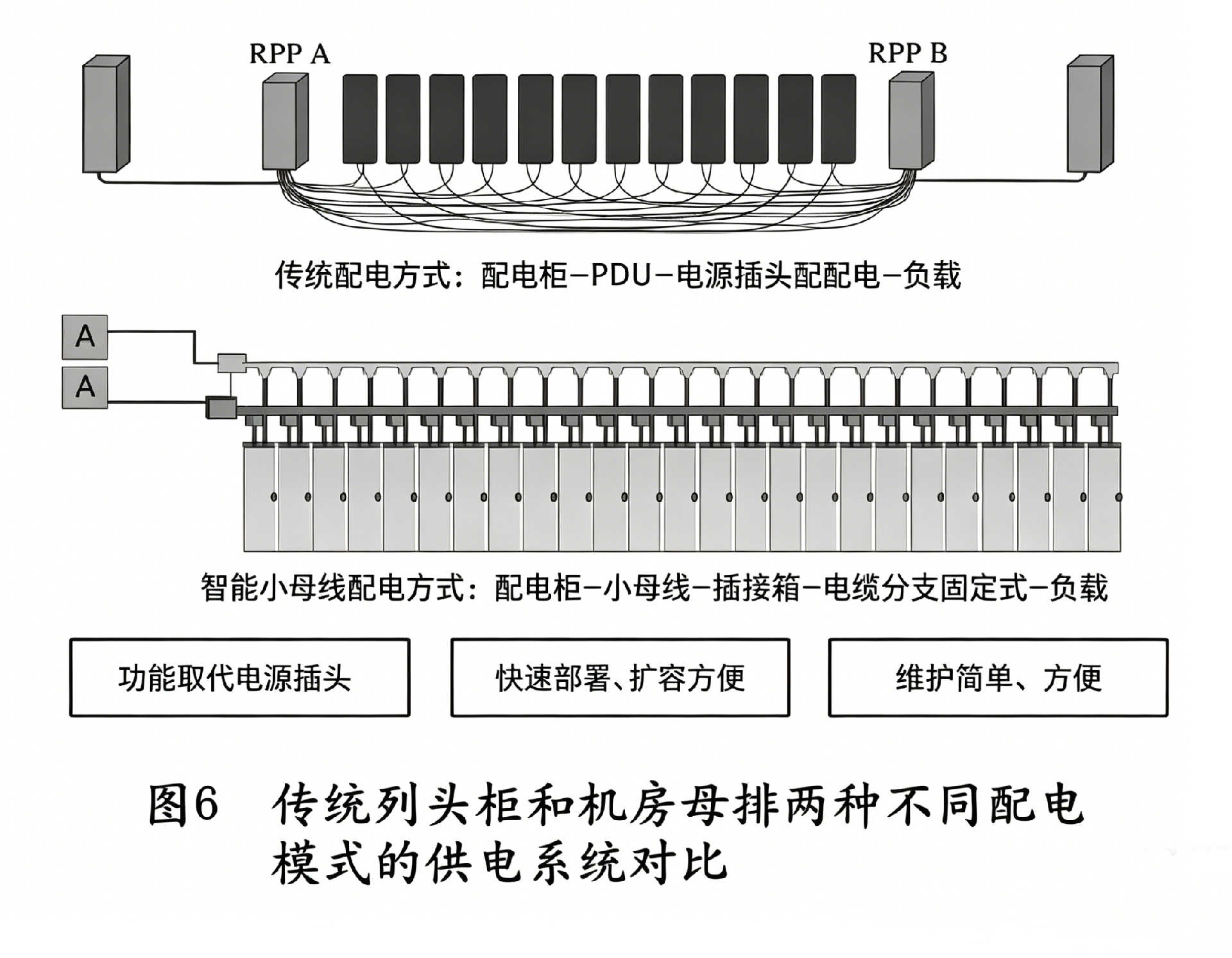

　　②母线供电方案:利用“始端箱+母线槽+插接箱”,代替“列头柜+电缆”为IT设备机柜供电。母线系统(含2个始端箱、2根母线槽及相应数量的插接箱),分别对该列通信机架内的2条PDU设备配电。

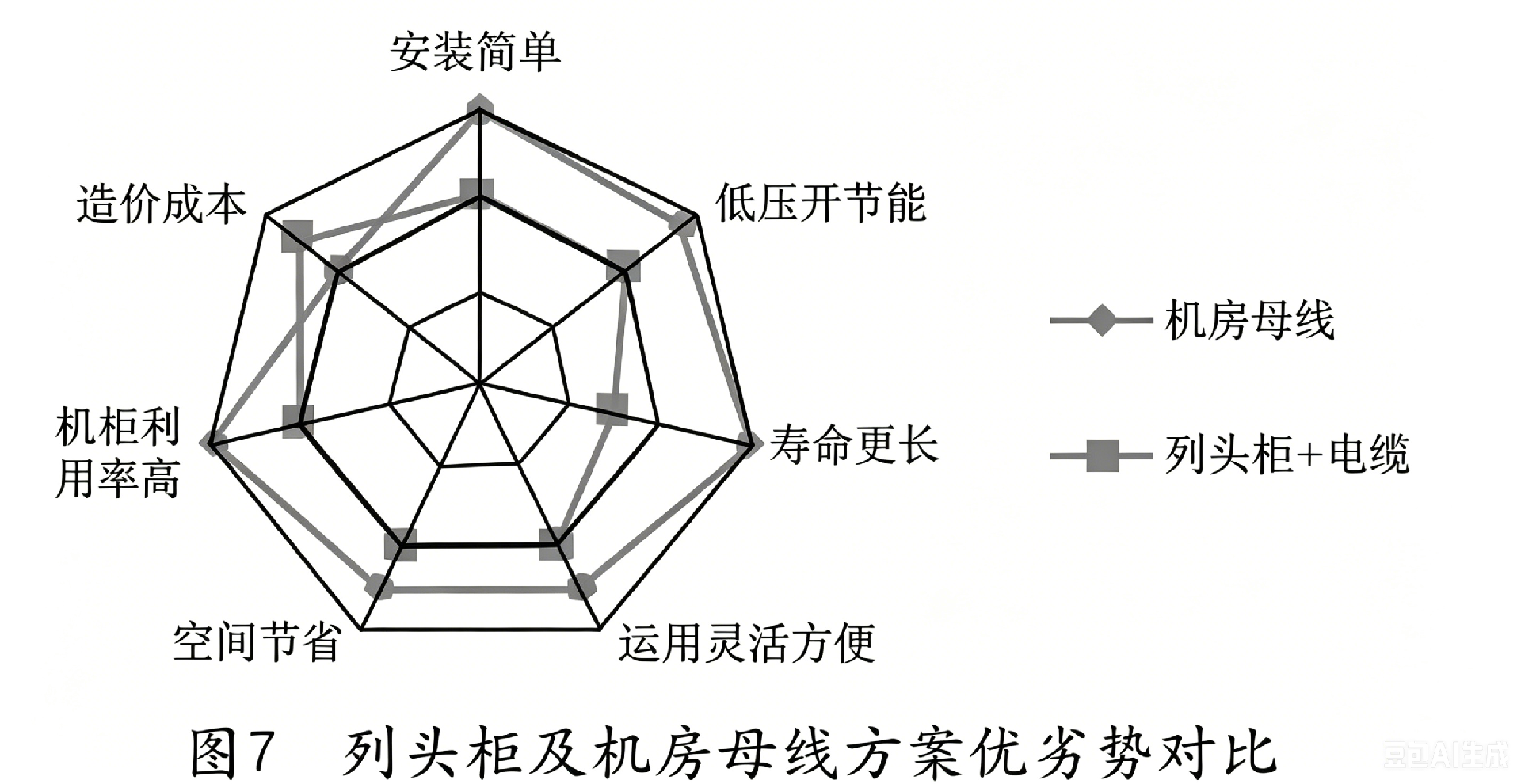

　　•传统列头柜配电模式,UPS设备至列头柜、列头柜至机架,均常采用电缆连接、沿走线架敷设的方式;
　　•机房母线配电,UPS设备至始端箱采用电缆连接(也可使用大母线配电到始端箱),沿机房电源用主走线架(常用800mm宽)敷设;始端箱至插接箱采用母线槽供电,插接箱至PDU采用电缆连接。
